MYC-YR3506核心板及开发板
新一代入门级国产工业处理器RK3506，3核A7+单核M0多核异构
RK3506B：3*Cortex-A7@1.5 GHz，Cortex-M0@200MHz；
RK3506J：3*Cortex-A7@1.2GHz，Cortex-M0@200MHz；
多种外设拓展：RMII/USB OTG/CAN/FLEXBUS/DSMC/SAI/PDM/SPDIF/Audio DSM/Audio ADC等；
强大的图形处理能力：2D Graphics Engine，支持双通道MIPI输出，最大输出分辨率为1280x1280@60fps；
工业级：-40℃ ~ +85℃ / 商业级：0℃ ~ +70℃，封装：140 Pin LCC ；
适用于电力智能设备、工业网关设备、工业控制设备、示教器、HMI、商显、智能家居等场景。
米尔RK3506核心板，3核A7+单核M0多核异构
基于国产新一代入门级工业处理器瑞芯微RK3506B和RK3506J，这款芯片采用三核Cortex-A7+单核Cortex-M0多核异构设计，不仅拥有丰富的工业接口、低功耗设计，还具备低延时和高实时性的特点。核心板提供商业级/工业级、512MB/ 256MB LPDDR3L、8GB eMMC/ 256MB NAND等多个型号供选择。
全新一代入门级国产工业处理器RK3506，低成本、低功耗
瑞芯微RK3506系列处理器是一款专为工业和商业应用设计的高性能芯片，集成了3个Cortex-A7和一个Cortex-M0，具备2D图形引擎，支持MIPI和Parallel DSI等多种显示接口。该处理器还集成了DSMC（Localbus）、FLEXBUS、双百兆以太网、USB2.0、CAN、SDIO/SD/MMC、I2C、SPI和UART等丰富接口。

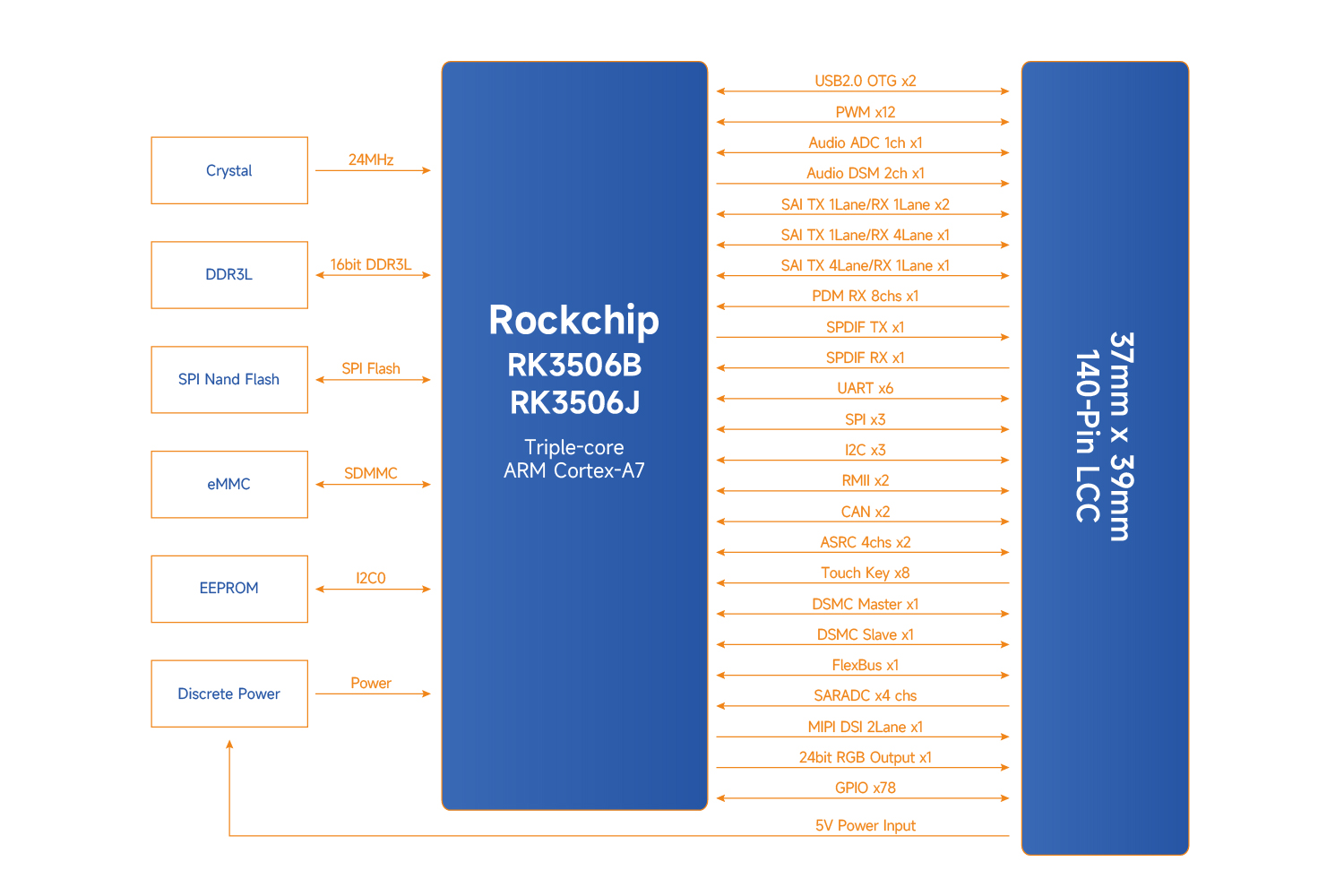

核心板标注图、框架图
MYC-YR3506核心板以 SMD 贴片的形式焊接在底板，管脚为邮票孔封装。采用高密度高速电路板设计，在大小为37mm*39mm*3.85mm板卡上集成了RK3506B/RK3506J、LPDDR3L、SPI Nand Flash、eMMC、E2PROM等电路。
国产真工业级，经过严格测试认证
作为一款国产真工业级产品，米尔RK3506核心板在设计之初就充分考虑了工业环境的严苛要求。采用高质量元器件，经过严格的环境适应性测试，确保在宽温、高湿、振动等恶劣条件下仍能稳定运行。同时，其紧凑的封装设计和灵活的接口配置，便于用户快速集成到各类工业设备中，提升整体系统的可靠性和稳定性。

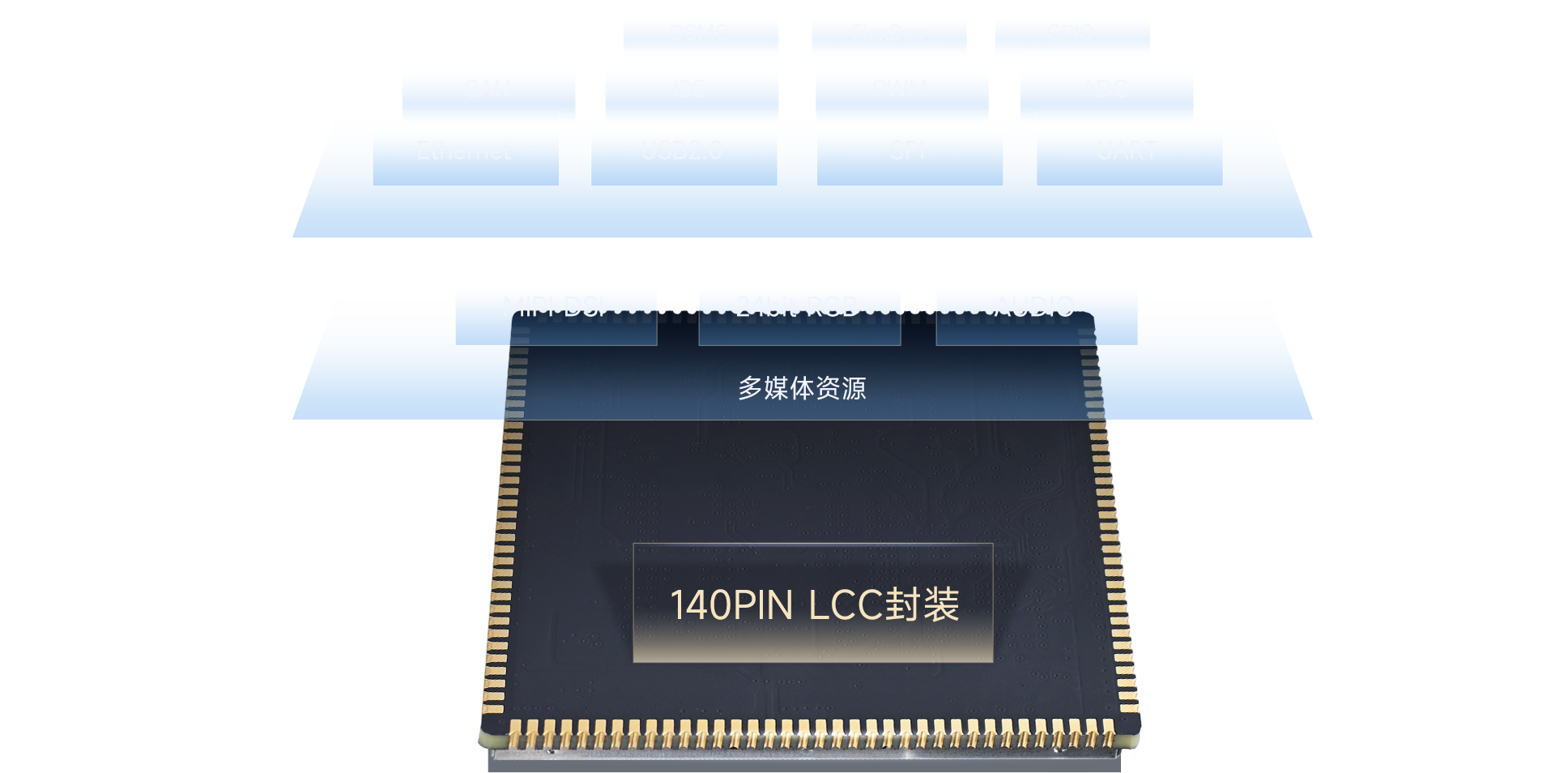

LCC140 PIN设计，商业级工业级可选
MYC-YR3506 核心板邮票孔引出信号和电源地共计140PIN，这些信号引脚包含了丰富的外设资源。
丰富的开发资源，助力开发
MYC-YR3506系列核心板及开发板，提供 Linux 操作系统的驱动支持，并提供用户手册、PDF 原理图、外设驱动、BSP源码包、开发工具等相关资料;为开发者提供了稳定的设计参考和完善的软件开发环境。
强大的图形处理能力
米尔基于瑞芯微RK3506核心板，内置2D硬件引擎和显示输出引擎，以最小化CPU负载，满足图像显示需求。支持双通道MIPI输出，最大输出分辨率为1280x1280@60fps。
低延时、高实时性
米尔基于瑞芯微RK3506核心板，采用了AMP多核异构，具备强大的实时性能使得一颗芯片便能灵活搭配多种操作系统，确保系统能够快速响应各类输入信号，特别适用于高精度控制系统，满足多种应用需求。
丰富的高速接口，多种外设资源
米尔基于瑞芯微RK3506核心板及开发板，支持RMII/USB OTG/CAN/FLEXBUS/DSMC/SAI/PDM/SPDIF/Audio DSM/Audio ADC等
国产入门级核心板，应用场景丰富
适用于新一代电力智能设备、工业网关、工业控制设备、示教器、HMI、商用显示器和智能家居等高可靠性、高实时性要求的应用场景。
开发板套件标注、框架图
各种外设给足，适合应用广泛
规格参数
资料下载
| 资料名称 | 类型 | 大小 | 下载/查看 |
|---|---|---|---|
| 米尔产品手册 | 21.5 MB |
|
|
| MYD-YR3506 产品介绍 | 1.79 MB |
|
右滑表格查看更多内容
