MY-TFT070RV2液晶模块

一款由米尔电子推出的7寸液晶模块

彩色有源矩阵薄膜晶体管（TFT）液晶显示器（LCD）

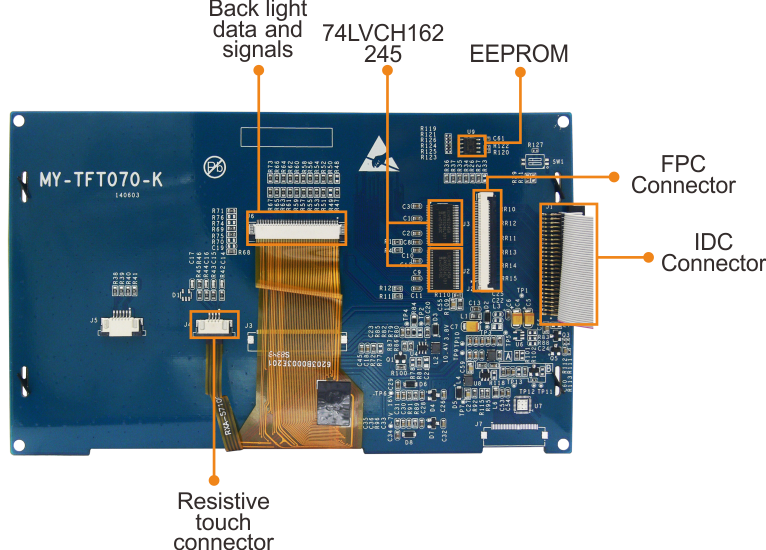

由TFT LCD显示器件（带电阻式触摸屏），连接件，控制与驱动外围电路，PCB驱动底板等组成

驱动底板预留1.27mm间距 的IDC排线插针 (25pinX2）和0.5mm 间距的FPC连接器两种连接方式

专为米尔科技ARM主板设计的配套LCD液晶显示模块

配件 规格参数

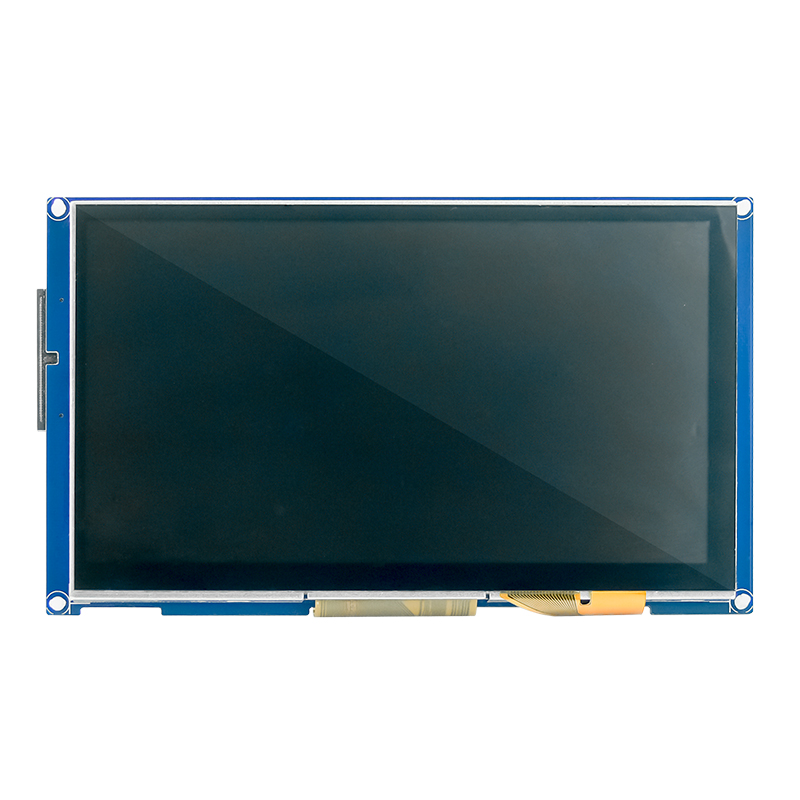

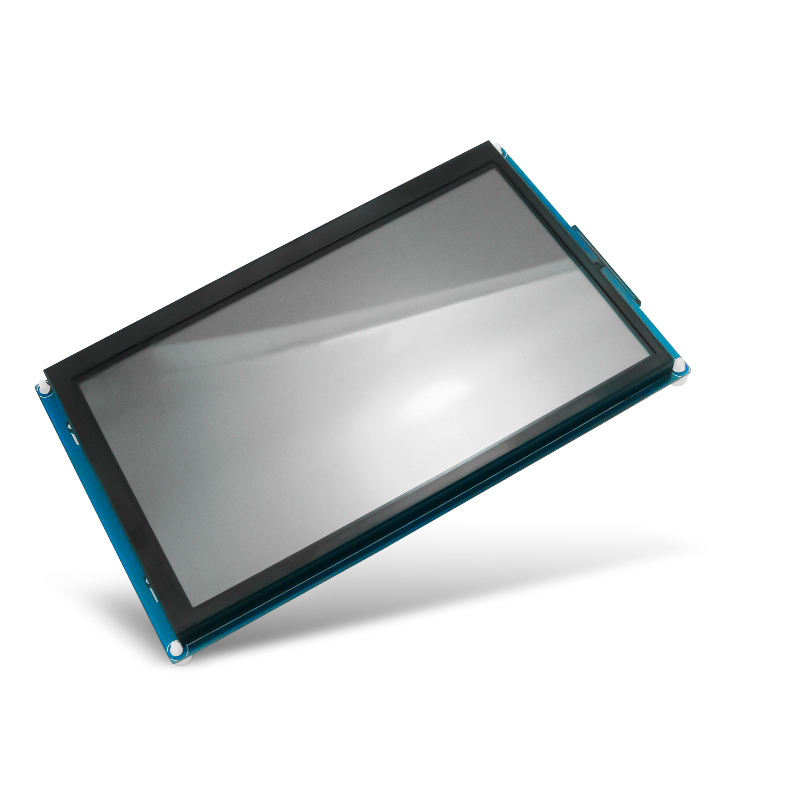

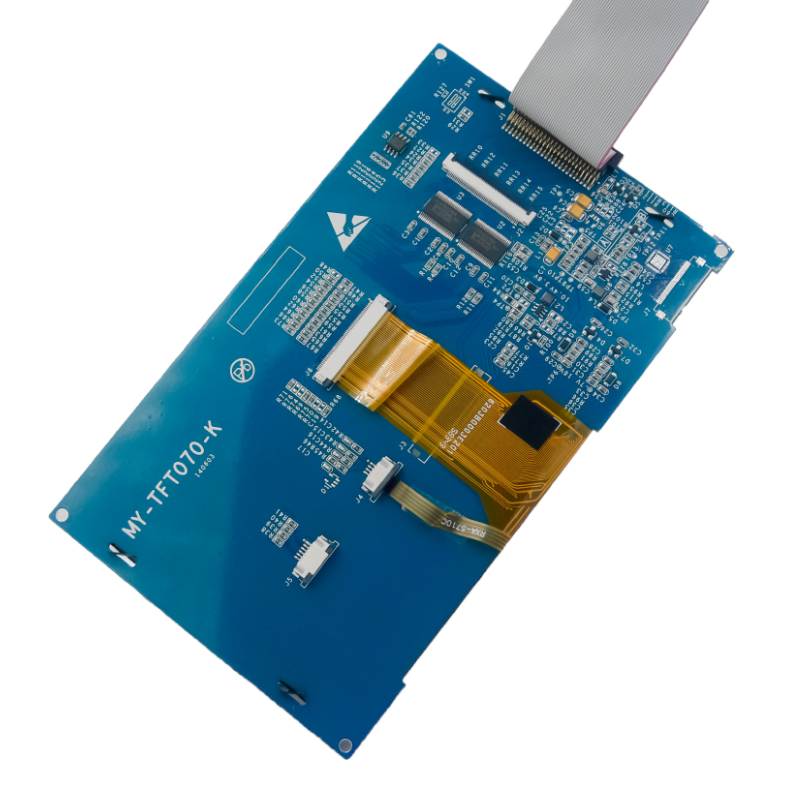

MY-TFT070RV2产品图

LCD液晶显示模块

规格参数

产品参数 信号定义列表 支持产品列表
项目参数备注
屏幕大小7 Inch（16:9）对角线
模式电阻式
分辨率800（H）×3（RGB）×480（v） mm
视域尺寸154.08(W) × 85.92(H) mm
显示模块外形尺寸165（w）×104（H）×5.5（T) mm
驱动底板外形尺寸177 × 106 mm
显示模式常白，透射
点距0.0642（W）× 0.1790（H）mm
表面处理防眩光
工作温度-20 – 70 ℃
存储温度-30 – 80 ℃
接口类型50pin FPC间距0.5mm
50pin IDC排线 (25pinX2）间距1.27mm
重量150 g典型值
背光功耗1.674W典型值
面板功耗0.226W典型值
