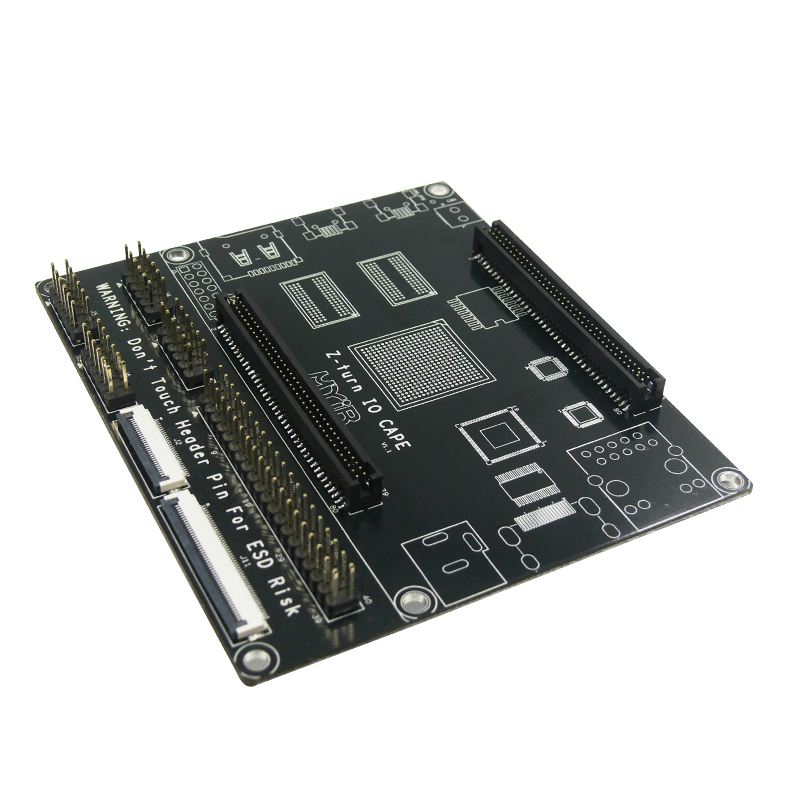

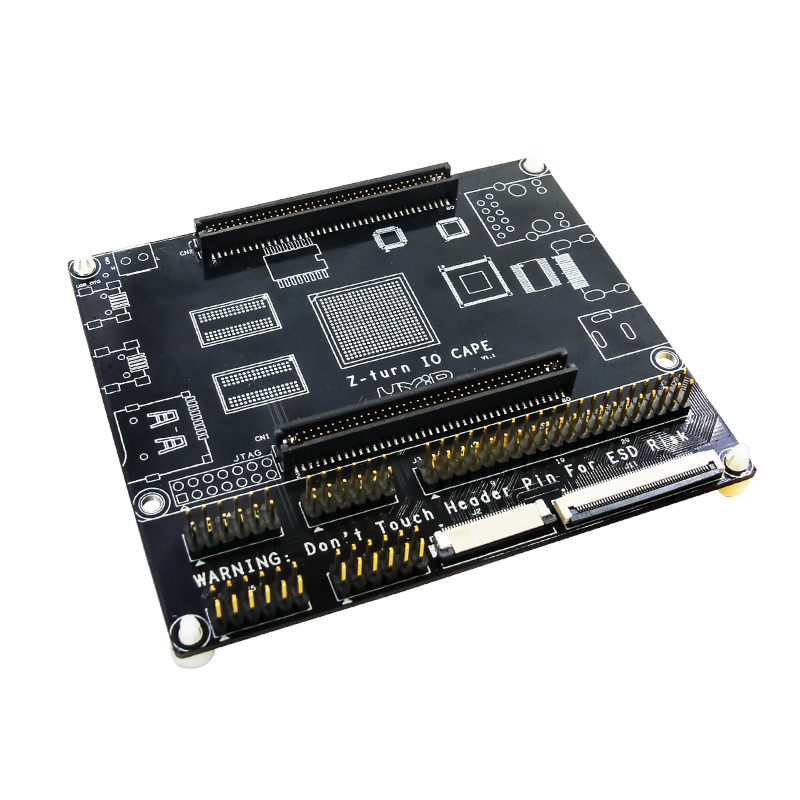

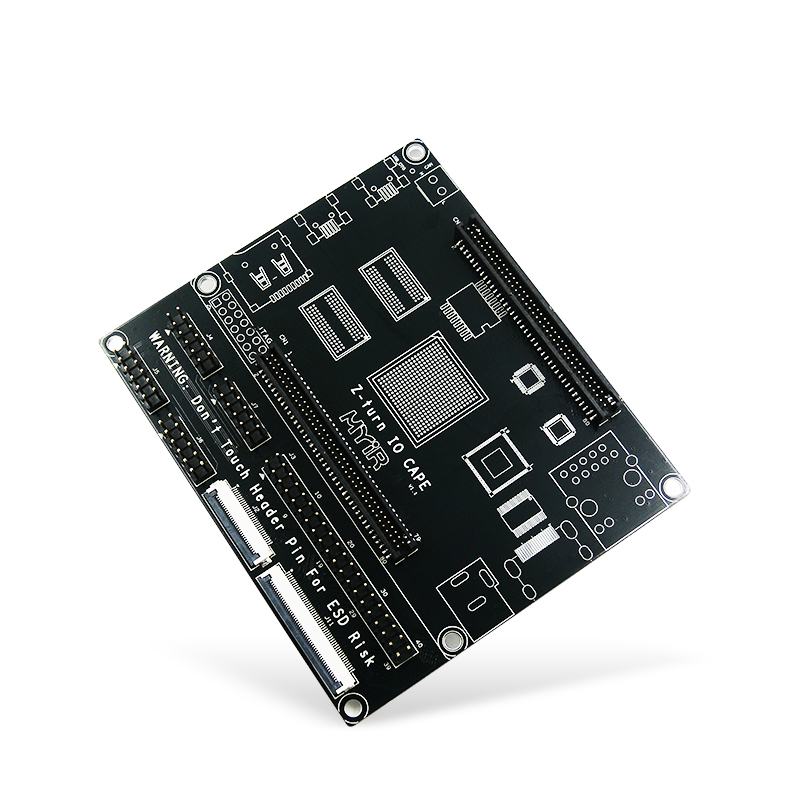

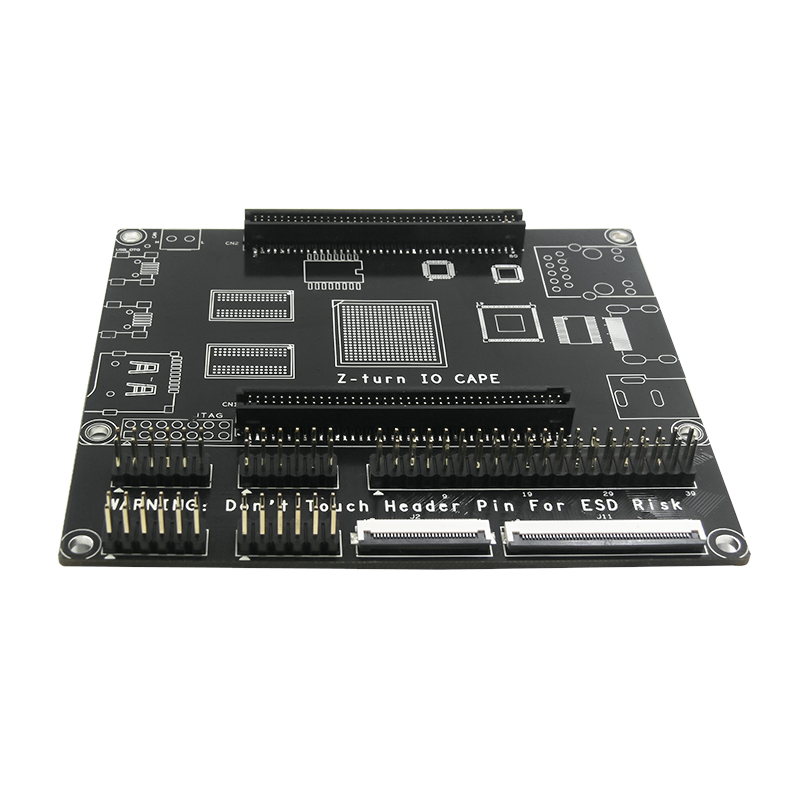

Z-turn IO Cape

专为Z-turn Board设计的IO扩展板

采用插针连接方式

扩展接口包括ADC，普通IO，LCD，摄像头接口等

帮助您在Z-turn Board上扩展出更多应用

配件规格参数

硬件参数支持产品列表

项目	参数
I/O	I/O功能，与LCD引脚共用，如果不使用LCD可当作普通IO来用
LCD Touchscreen	可接米尔科技4.3寸和7寸的电容/电阻屏
Camera	目前预留的摄像头接口，连接到J2
Pmod	3个Pmod接口，可连接通用的Pmod模块
ADC 接口	可接1路ADC（可以是差分信号），扩展了PS的4个IO
尺寸	102mm x 88mm
输入电源	5V/1A，3.3V/1A PS IO：3.3V PL IO：3.3V
ADC输入	0～1.8V
