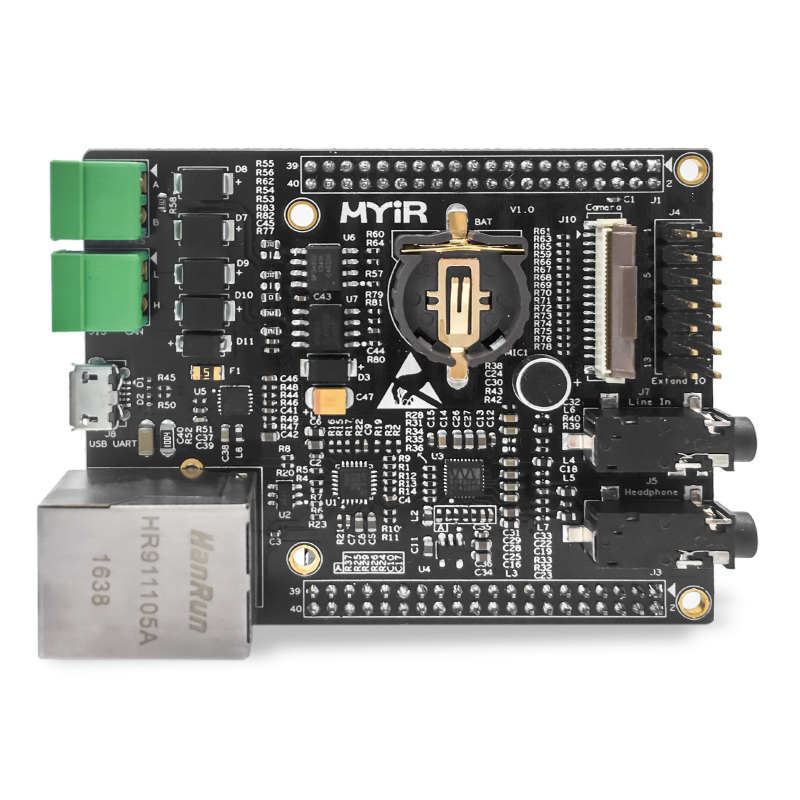

MYB-6ULX底板

基于MYS-6ULX-IOT和MYS-6ULX-IND单板计算机的扩展模块

全工业级设计，提供了以太网、音频、RS485、CAN、RTC、摄像头、USB调试串口、IO扩展接口等丰富的外设资源

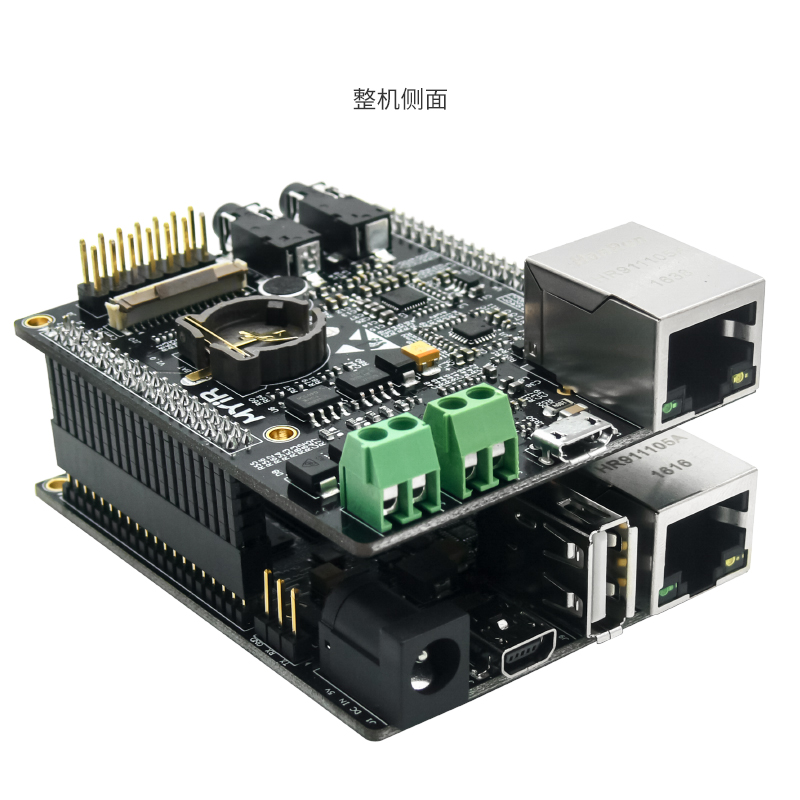

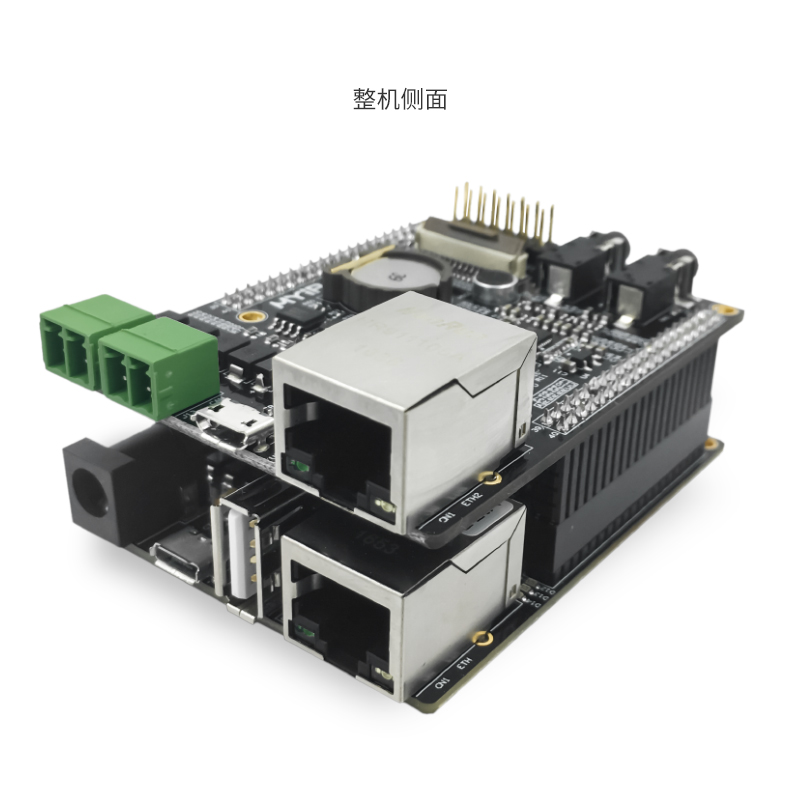

通过两个2.0mm管脚间距的40Pin（2*20）连接器相连

预留固定孔，用户可以通过固定柱加固，以提高装配的稳定性

利用MYS-6ULX单板机的扩展接口上的IO资源，实现了外设最大化，同时预留了包含SPI,串口,I2C等资源的IO扩展接口

配件 规格参数

产品概述

MYB-6ULX扩展模块充分利用了MYS-6ULX单板机的扩展接口上的IO资源，实现了外设最大化，同时预留了包含SPI,串口,I2C等资源的IO扩展接口，方便用户扩展额外的设备。 功能图如下图所示：
I.MX6UL底板

规格参数

硬件参数 电气参数 软件参数
项目参数
网口1路百兆网口
USB1路USB调试串口
CAN1路CAN接口
RS4851路RS485接口
音频1路Microphone，1路Line In，1路Headphone
摄像头1路摄像头接口
电池座1个电池座
IO扩展接口1个IO扩展接口
